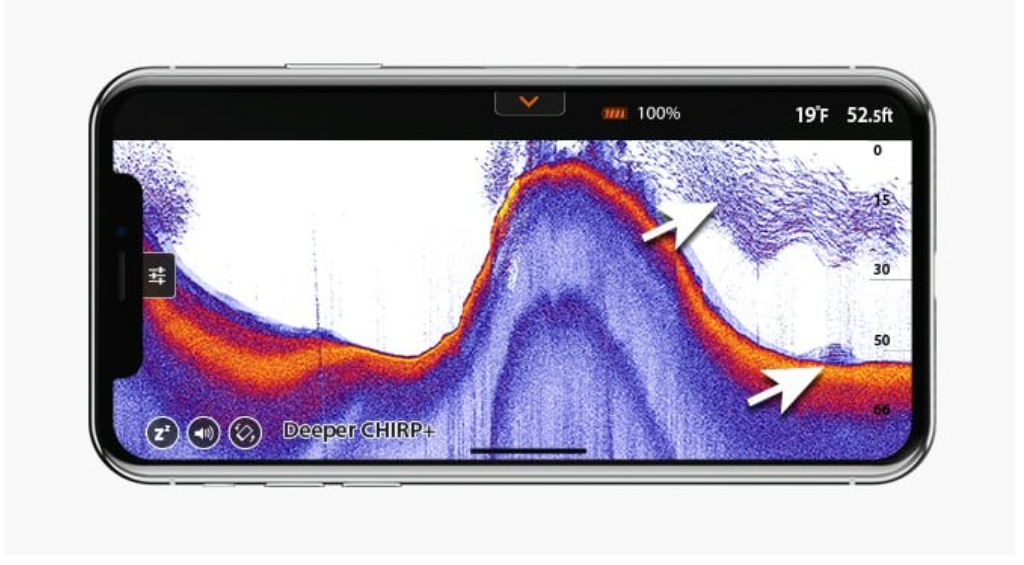

Fondo: Cuando está programado para crear imágenes detalladas, su Deeper le puede ayudar a determinar si el fondo es duro o suave. Cuando las pulsaciones del sonar enviados por su Deeper se reflejen en el fondo, un fondo duro regresara una señal más fuerte que un fondo suave.
Cuando utilice el modo de color pantalla de Día, el fondo podría verse como: Amarillo (fondo más duro), rojo (medio) y azul (más suave). El fondo siempre arrojara el retorno más fuerte del sonar de cualquier objeto; por lo tanto, tendrá el color más intenso. El fondo se muestra como una línea continua de color intenso que va a lo largo de la parte inferior de la pantalla.
Segundo retorno del sonar: También podría ver un segundo retorno del sonar: esto se ocasiona cuando la señal del sonar rebota entre el fondo y la superficie del agua y de regreso. Los fondos duros mostraran un fuerte segundo retorno, mientras los fondos suaves mostraran uno muy débil o ninguno.
Icono de peces: Los iconos de peces se despliegan en tres diferentes tamaños. La clasificación de los peces por tamaño depende de muchas variables, siendo el peso solo una de estas. Esto significa que los iconos de Peces no siempre reflejan con precisión el tamaño real del pez. Si quiere hacer un juicio más preciso del peso real, deberá escoger Imagen Inteligente Detallada y des-seleccionar Iconos de Peces. Con estos ajustes usted podrá hacer un juicio más preciso del tamaño de un pez, aunque identificar el pez puede ser más difícil en principio. Lea más sobre este tema aquí.
Superficie del agua: A lo largo de la parte superior de la pantalla, usted verá una línea azul de la superficie del agua con un agrupamiento de colores intensos. Esta área es, el cual puede estar ocasionado por oleaje u otra interferencia sonar en la superficie del agua. El desorden superficial es la zona ciega, donde el sonar no detectara peces ni objetos subacuáticos.
La longitud del desorden superficial depende del ángulo del haz y la frecuencia utilizada. Cuanto mayor sea la frecuencia – menor es el desorden superficial, y menor la profundidad que el Deeper necesitara para operar.
Cuando utilice el haz estrecho CHIRP (675 kHz), la zona de desorden superficial bajara a 0.15m (0.5 ft) desde la superficie del agua. Ningún pez u objeto subacuático será detectado en esa área. El sonar Deeper mostrara un mensaje de error “muy poco profundo o demasiado profundo” si la profundidad real del agua es menor a 0.15m (0.5 ft).
El CHIRP medio (290 kHz) tendrá una zona de desorden superficial de 0.6m (2 ft) y no detectara ningún pez u objeto subacuático en esa área.
El CHIRP ancho (100 kHz) tendrá una zona de desorden superficial de 0.8m (2.6 ft) y no detectara ningún pez u objeto subacuático en esa área.
Hierba: Las camas de hierba y vegetación se muestran en verde.
Bancos de peces: Los sonares Deeper claramente le mostraran bancos de peces pasto, los cuales serán representados como nubes de diferentes formas y tamaños. Su apariencia exacta dependerá del número de peces, y la velocidad de su bote.
