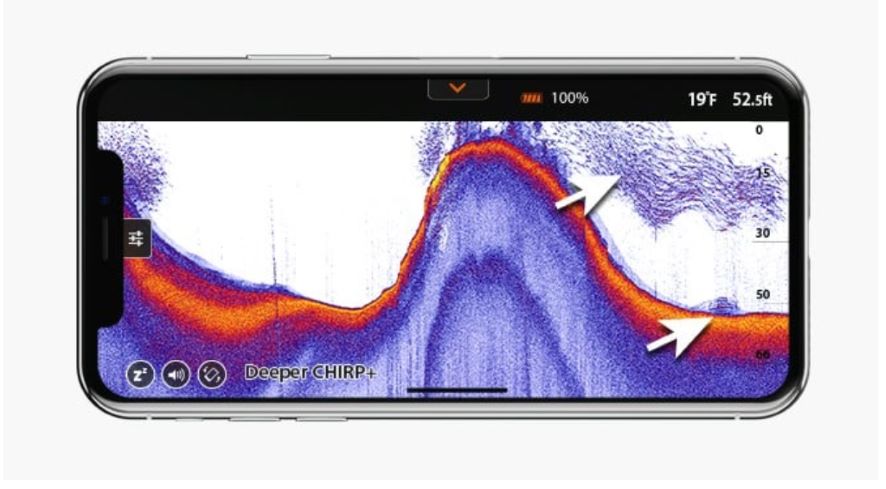

Fondo: Quando utilizzate la mdalità Immagine Dettagliata, il vostro Deeper vi può aiutare a capire se il fondale è duro o morbido. Gli impulsi del Sonar inviati dal Deeper sono riflessi dal terreno, e un fondale più duro rifletterà un segnale più forte che un fondale morbido.
Quando utilizzate la modalità colori di Giorno, il fondale potrebbe essere così rappresentato: giallo (fondo duro) rosso (medio) e blu (più morbido). Il fondale avrà sempre un segnale di ritorno più forte che qualsiasi altro oggetto; inoltre, esso avrà un colore più intenso. Il fondale è mostrato come una linea continua intensamente colorate che scorre nella parte bassa dello schermo.
Secondo ritorno del Sonar : Potreste visualizzare anche un secondo ritorno del segnale del Sonar: questo avviene quando il segnale di ritorno dal fondale viene nuovamente riflesso dalla superficie dell’acqua e nuovamente sul fondo. Sarà più frequente su fondali più duri, mentre su fondali morbidi sarà più leggero o totalmente assente.
Icone dei Pesci: Le Icone dei Pesci sono mostrate in tre diverse dimensioni. La classificazione della dimensione dei pesci dipende da vari fattori, in cui il peso è solo uno di questi. Questo significa che la dimensione dell’icona non corrisponderà sempre alla effettiva dimensione del pesce. Per giudicare più accuratamente la dimensione di un pesce, si consiglia di selezionare Immagine Dettagliata e disattivare le Icone dei Pesci. In questo modo potrete giudicare la dimenione dei pesci con più accuratezza, anche se inizialmente potrebbe essere più difficile riconoscere un pesce sulla schermata. Leggi di più qui.
Superficie dell’acqua: Lungo la parte alta dello schermo, sarà visualizzata la superficie dell’acqua in una linea di colori blu accesi. Questa è la zona di disturbo superficiale, che può essere causato dalle onde o da altri segnali di Sonar sulla superficie dell’acqua. Il disturbo in superifcie è una zona cieca, dove quindi in Deeper non riuscirà a trovare pesci nè ostacoli sommersi.
La dimensione del disturbo superficiale dipende dall’ angolo del cono e dalla frequenza utilizzata. Più alta è la frequenza – minore sarà il disturbo in superficie, e minore sarà la profondità necessaria per utilizzare il vostro Deeper.
La frequenza di CHIRP Stretto(675 kHz), avrà una zona di disturbo superficiale di 0,15m dalla superficie dell’acqua. Nessun pesce o struttura sarà trovato in questa zona. Il Deeper segnalerà “troppo bassa o troppo profonda” in un messaggio di errore se la profondità dell’acqua è minore di 0,15metri.
Il CHIRP Medio (290kHz) avrà un disturbo superficiale di 0,6metri e nessun oggetto sarà trovato in questa zona.
Alghe: I letti di alghe saranno mostrati in colore verde.
Branchi di pesce: Il Deeper segnalerà chiaramente dei branchi di pesce, che saranno mostrati come una nuvola di segnali di differente colore e dimensione. La forma del segnale dipenderà dal numero dei pesci e dalla velocità a cui si sta muovendo il Deeper
